風冷型散熱器熱阻及鋁型材散熱器(含計算公式)

來源：m.jfles.cn

風冷型散熱器熱阻的計算公式為：Rsa=(Tj-Ta)／Pc-Rjc-Rcs；型材散熱器熱阻計算公式是Rzo=Rth+Rthk。式中涉及到的參數包括：Tj、Ta、Pc、Rjc、Rcs共五個參數，需要提供這五個參數的數值才能準確的算出熱阻的具體數值，本文詳細解說一下這五個參數的意義。

風冷型散熱器熱阻計算公式

Rja：總熱阻，單位：℃/W；
Rjc：器件的內熱阻，單位：℃/W；
Rcs：器件與散熱器界面間的界面熱阻，單位：℃/W；
Rsa：散熱器熱阻，單位：℃/W；
Tj：發熱源器件內結溫度，℃；
Tc：發熱源器件表面殼溫度，℃；
Ts：散熱器溫度，單位：℃；
Ta：環境溫度，單位：℃；
Pc：器件使用功率，單位：W；

風冷冷卻時，熱阻值會隨空氣的溫度、濕度、氣壓而變，綜合大功率半導體器件工作時氣候條件設定為：一個大氣壓、40℃、相對濕度不超過90% 的某一不變的固定值。空氣的流速遠小于聲速。如小于7m / 秒。空氣的流動已處于穩定狀態。如散熱器由若干片金屬平板組成，其傳熱熱阻只與散熱片總表面積A、空氣流動方向的平板長度L、風速us(空氣流動速度)及空氣的傳熱系數K有關。

散熱器與空氣間的傳熱熱阻：Rthk = 1 / 1.16 hA(℃/瓦)，式中A為散熱器面積。

　　“傳熱與傳質”一書對平板的湍流受迫對流(風冷)傳熱提出一系列公式。

散熱器熱阻 Rsa =(Tj-Ta)／Pc - Rjc -Rcs 式中：Rsa（散熱器熱阻）是選擇散熱器的主要依據。 Tj 和Rjc 是發熱源器件提供的參數， Pc 是設計要求的參數， Rcs 可從熱設計專業書籍中查表,或采用Rcs=截面接觸材料厚度/（接觸面積X接觸材料導熱系數）。

鋁型材散熱器熱阻計算公式

計算公式：Rzo(總熱阻)= Rth(散熱器內固體傳熱)+ Rthk(散熱器與空氣間的傳熱熱阻)

Ks 為散熱器金屬材料的導熱系數。20℃時，純鋁：KS=175.6千卡/小時米℃;

Us 為散熱器出風風速m/s。

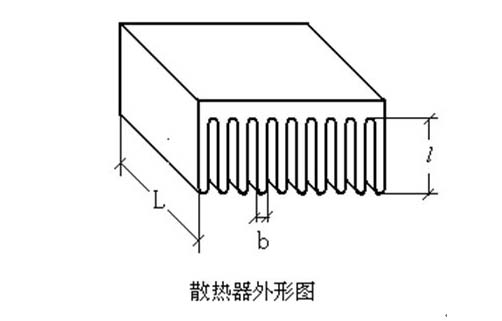

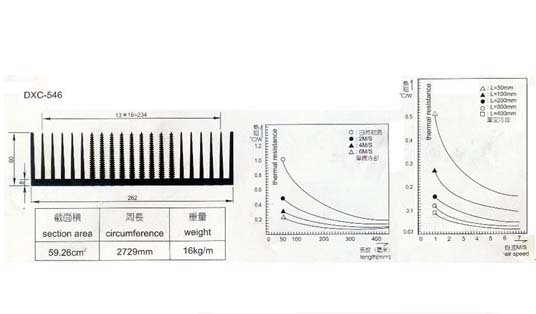

鋁型材散熱器來說參數 Ks、b、n、S 都是常數。用此公式即可求出不同長度L、不同風速us條件下的總熱阻，并可作出相應曲線。
